B77の本体が重くて、調整箇所に手が届かない…」
「通電しながら部品を触るのが怖い…」
そんな悩みを解決するのが、「直流安定化電源（GP050-2）」です。
これと、前回学んだ「ジェネレーター」、そして「オシロスコープ」の3つが揃うことで、B77本体を使わずに、基板単体だけを机の上で動かして調整するという、高度なメンテナンスが可能になります。
いわば、「B77の心臓（電源）」と「B77の神経（信号）」を、外部の機械で代行するのです。
1. この機械の正体：Takasago GP050-2とは？
この機械は、コンセントの交流（AC100V）を、極めてきれいな「直流（DC）」に変換する装置です。
ただのACアダプタとは違い、以下のプロ仕様の機能を備えています。
- CV（定電圧）機能： どんなに負荷がかかっても、設定した電圧（例：21V）をピクリともさせずに維持します。
- CC（定電流）機能： 万が一、基板がショートしていても、設定した電流以上は流さない「安全装置」がついています。これで貴重なヴィンテージ基板を焼き切る事故を防げます。
- スペック： 0〜50Vまでの電圧を、最大2A（スイッチ切り替えで1A）まで供給できます。
2. なぜこれが必要なのか？（基板単体調整のメリット）
Revox B77のキャプスタンモーター制御基板（Speed Control PCB）は、本体の奥深くにあり、動作中に裏側の半固定抵抗を回すのは至難の業です。
また、本体の電源には高電圧部もあり危険です。
そこで、以下のステップを踏みます。
- 摘出： B77から「速度制御基板」だけを抜き取る。
- 代行（電源）： GP050-2から、基板に動力（DC21V）を供給する。
- 代行（信号）： ジェネレーターから、モーターが回っているフリをする信号（タコパルス）を送る。
- 執刀： オシロスコープで波形を見ながら、安全かつ快適に半固定トリマーを調整する。
この「三種の神器（電源・発振器・波形計）」が揃って初めて、安全で完璧なキャリブレーション（校正）が可能になるのです。
3. GP050-2の使い方とB77用の設定
それでは、GP050-2のパネルを見ながら、具体的な設定手順を解説します。
① 準備：ショートバーの確認
写真の手前端子を見てください。
「－（マイナス）」端子と、真ん中の「GND（グランド）」端子が、金属の板（ショートバー）で繋がっていますね？
- これ重要です！ この状態で使うことで、マイナス端子がアース（基準電位0V）になります。
絶対に外さないでください。
② スイッチの設定
右側のトグルスイッチを確認します。
- 0-50V 1A / 0-25V 2A： B77の基板は21V程度で動くので、より細かく調整できる「0-25V 2A（下側）」にしておくと良いでしょう（50Vレンジでも問題ありません）。
③ 電圧の設定（B77の心臓を作る）
B77のキャプスタン制御基板は、サービスマニュアルによると「DC 21V」で動作します。
- 何も繋がずに、GP050-2の電源を入れます。
- 「CONST CURR（電流制限）」ツマミを右に回しきっておきます（あるいは半分くらい）。
- 「CONST VOLT（電圧調整）」ツマミをゆっくり回して、左のメーター（VOLTS）の針が「21（20の一つ右の目盛り）」を指すように合わせます。
- ※テスターをお持ちなら、出力端子で測って正確に21.0Vにすると完璧です。

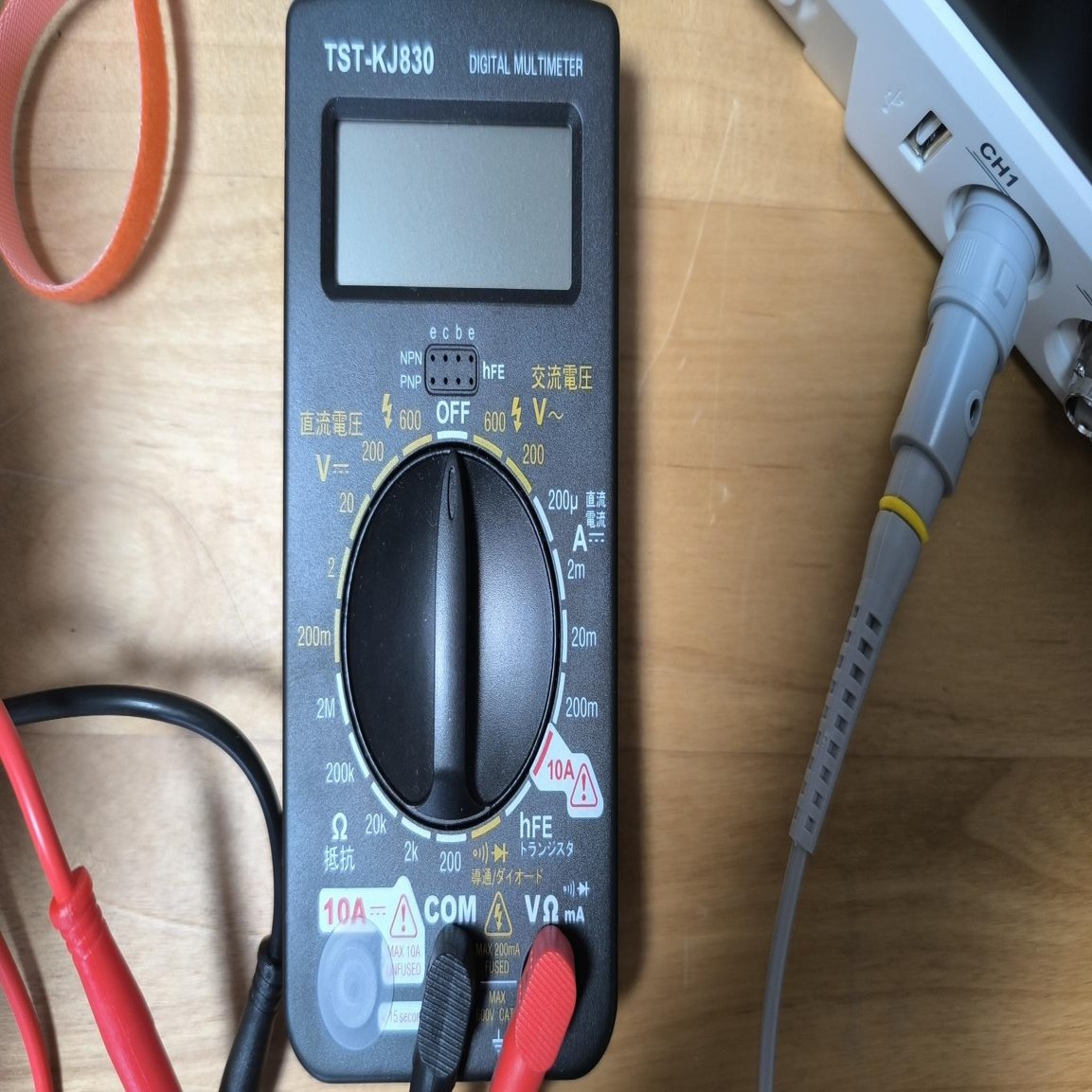

- 赤のケーブル： 右下の VΩmA と書かれた穴に挿さっていますか？
- 黒のケーブル： 真ん中の COM と書かれた穴に挿さっていますか？
一応初心者向けにガイドしていきます。
- ダイヤルの左上エリアにある「直流電圧（Vにーと…のマーク）」のゾーンを見てください。
- 数字がいくつかありますが、「200」に合わせてください。
- ※なぜ「20」じゃないの？
- 測りたい電圧が「21V」だからです。「20」のレンジだと、20Vを超えた瞬間に測定不能（エラー）になってしまいます。21Vを測るには、その一つ上の「200」を使います。
- ※なぜ「20」じゃないの？
まだ電源（GP050-2）のスイッチは入れないでください。
先に繋ぎましょう。
手が滑らないように、テスターの棒の先端を、電源の端子の穴に差し込むか、ワニ口クリップがあればそれで挟むのが確実です。
- テスターの赤棒 → GP050-2の「＋（プラス）赤端子」へ
- テスターの黒棒 → GP050-2の「GND（または－）黒端子」へ
- ※前回確認したショートバー（金属板）がついている黒い方です。

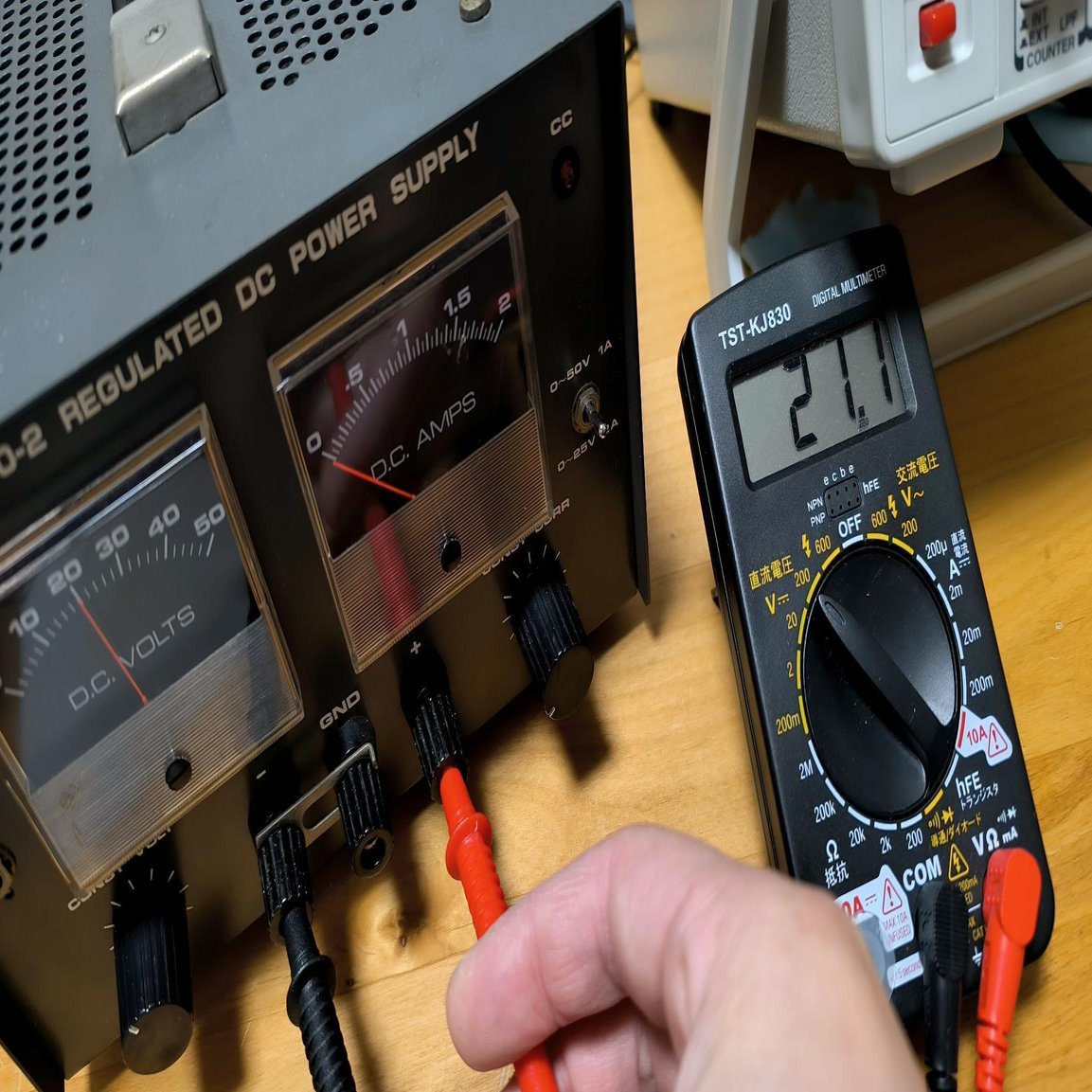

準備ができたら、調整を開始します。
- 電源ON： GP050-2の電源スイッチを入れます。
- テスターを見る： 液晶画面に数字が出ましたか？（例：18.5 とか 22.1 とか）
- 調整する：
- GP050-2の左下のツマミ「CONST VOLT」をゆっくり回してください。
- アナログメーターの針は見なくていいです。テスターの数字だけを凝視してください。
- ゴール：
- テスターの表示が「21.0」になったところで手を止めます。
- 多少ふらついて「20.9」〜「21.1」の間を行き来するくらいなら許容範囲です。
これで、この箱は「Revox B77の電源ユニット」に変身しました。
4. 三位一体の接続図（脳内シミュレーション）
次回の実践編では、机の上で以下のように接続します。
これが最終形態です。
- GP050-2（電源）
- プラス（赤） → 基板の「＋21V入力ピン」へ
- マイナス（黒） → 基板の「0V（GND）ピン」へ
- 役割：基板に命を吹き込む
- ジェネレーター（発振器）
- OUTPUT（赤） → 基板の「タコヘッド入力ピン」へ
- GND（黒） → 基板の「0V（GND）ピン」へ
- 役割：モーターが回っていると騙す信号を送る
- オシロスコープ（計測器）
- プローブ（CH1） → 基板の「テストポイント（TP）」へ
- GND（黒） → 基板の「0V（GND）ピン」へ
- 役割：回路が正しく制御しているか監視する
まとめ
師匠から借りた「GP050-2」は、ただの電池の代わりではありません。
それは、B77という巨大なシステムから、患部（基板）だけを切り離して治療するための「生命維持装置」です。
- 電圧設定： DC 21V
- 電流リミッタ： 万が一のショートから基板を守る盾
これで役者は全て揃いました。
- オシロスコープ（目）
- ジェネレーター（声）
- 安定化電源（血液）
次回、いよいよ【上級編】。
実際にB77の基板を取り出し（あるいはバックパネルを開け）、これらを接続して、半固定トリマーを回す「最高の瞬間」を迎えましょう。
